1. Descripción general del producto

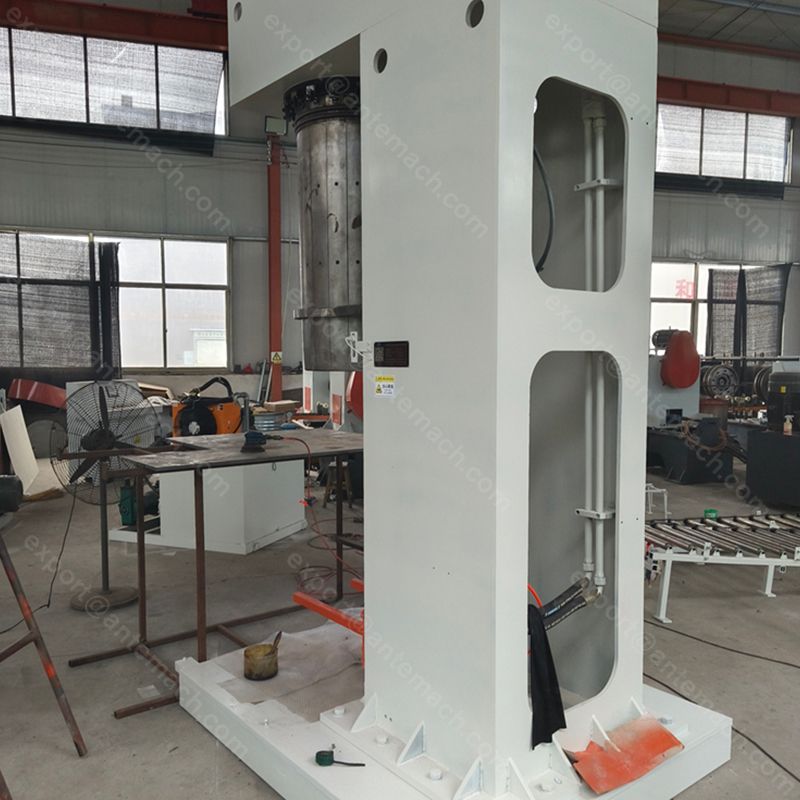

La Máquina Formadora de Tambores Cónicos Hidráulicos es la solución definitiva para la fabricación del cuerpo cónico de tambores cónicos de acero. Transforma una pieza de acero plana y rectangular en un cilindro cónico preciso y sin costuras en una operación eficiente y continua. Este equipo especializado es esencial para producir tambores cónicos de alto valor, que ofrecen una descarga de producto superior y un anidamiento que ahorra espacio para industrias como la química, el procesamiento de alimentos y la gestión de residuos, donde los tambores cilíndricos estándar se quedan cortos.

2. Principio de funcionamiento

La máquina crea un cono perfecto mediante un proceso de formación progresivo y controlado impulsado por un sistema hidráulico.

Estructura central: consta de un marco de acero soldado de alta resistencia, una unidad de potencia hidráulica de alto tonelaje, un mandril de conformado cónico central, herramientas de conformado superiores (rodillos o matrices) y un gabinete de control basado en PLC con una HMI fácil de usar.

Lógica de Control: El PLC automatiza todo el ciclo. El operador configura los parámetros (presión, carrera) en la pantalla táctil. Luego, el sistema ejecuta una secuencia repetible: sujeta la pieza en bruto, aplica fuerza hidráulica progresiva para formar el metal sobre el mandril y expulsa la pieza terminada.

Posición de proceso: Esta es una estación de formación primaria. Se coloca en la línea de producción después del proceso de corte/cizallado y antes de la operación de soldadura del cuerpo del tambor cónico.

3. Especificaciones técnicas

4. Aplicaciones adecuadas

Tipo de Tambor: Diseñado exclusivamente para formar los cuerpos de tambores de acero cónicos (cónicos).

Especificación del material: Ideal para láminas de acero laminado en frío, acero galvanizado y acero inoxidable.

Industrias: Fundamental para los fabricantes que suministran a los sectores químico (polvos, pastas), alimentario y farmacéutico (vertido higiénico) y residuos/reciclaje (contenedores encajables).

5. Opciones de personalización

Tamaño y geometría: Totalmente personalizable según las dimensiones específicas de su cono (diámetros, altura, ángulo cónico). Fabricamos el mandril formador de núcleos y las herramientas según sus dibujos.

Velocidad de producción: El sistema hidráulico y de control se puede configurar para diferentes velocidades de línea, desde producción de bajo volumen (1-2/min) hasta producción de volumen medio (3-4/min).

Marca del sistema de control: elección de la marca de PLC (p. ej., Siemens, Mitsubishi, Omron) que coincida con los estándares de su fábrica.

Interfaz de automatización: Equipado con señales de E/S (entrada/salida) estándar para una fácil integración con cargadores, descargadores y sistemas transportadores automatizados.

6. Ventajas clave

Precisión cónica inigualable: el mandril cónico exclusivo y el proceso hidráulico controlado garantizan una geometría de cono perfecta y un espesor de pared constante, lo cual es fundamental para una soldadura a prueba de fugas y un apilamiento seguro.

Construcción robusta y confiable: Construida con un marco resistente y componentes hidráulicos de grado industrial, esta máquina está diseñada para brindar durabilidad y un tiempo de inactividad mínimo en entornos de producción exigentes.

Operación simple y bajo mantenimiento: la interfaz PLC intuitiva simplifica la configuración y los cambios. El diseño mecánico e hidráulico prioriza la confiabilidad, asegurando bajos costos operativos durante su larga vida útil.

Conformado completo en un solo paso: Produce un cuerpo cónico sin costuras en una sola operación, eliminando múltiples procesos secundarios. Esto aumenta la eficiencia, reduce la mano de obra y mejora la calidad y resistencia general del producto.

7. Configuraciones opcionales

Selección de marca de PLC: especifique su marca preferida de controlador lógico programable.

Paquete de seguridad mejorada: incluye cortinas de luz de seguridad, protección perimetral con puertas entrelazadas y sistemas de parada de emergencia que cumplen con los estándares internacionales (por ejemplo, CE).

Adaptación de voltaje y frecuencia: configurado para 440 V/60 Hz, 480 V u otras especificaciones de energía regionales.

Sistema de cambio rápido de herramientas: para líneas de producción que requieren cambios frecuentes entre diferentes tamaños de cono.

8. Preguntas frecuentes

P: ¿Cómo elijo la máquina adecuada para las especificaciones de mi tambor cónico?

R: Proporcione las dimensiones clave de su tambor: diámetro del extremo grande, diámetro del extremo pequeño, altura, tipo y espesor del material y su tasa de producción objetivo. Nuestros ingenieros recomendarán el modelo y las herramientas adecuadas.

P: ¿Cuál es el plazo de entrega típico?

R: Como el mandril y las herramientas de conformado están hechos a medida, el plazo de entrega estándar es de aproximadamente 14 a 16 semanas desde la confirmación del pedido y la recepción de los dibujos técnicos finalizados.

P: ¿Ofrecen servicios de instalación y capacitación?

R: Sí. Proporcionamos manuales y dibujos de instalación detallados. Se encuentran disponibles y son altamente recomendables la supervisión de la instalación en sitio, la puesta en servicio y la capacitación integral del operador.

P: ¿Están las máquinas certificadas (por ejemplo, CE)?

R: Nuestras máquinas están diseñadas y construidas para cumplir con los estándares de seguridad CE. Se pueden discutir otras certificaciones específicas como parte de los requisitos del proyecto.

P: ¿Cuál es su política sobre repuestos y soporte técnico?

R: Mantenemos un inventario de repuestos críticos. Ofrecemos soporte técnico de por vida a través de correo electrónico, teléfono y sesiones remotas para garantizar la continuidad de su producción.
