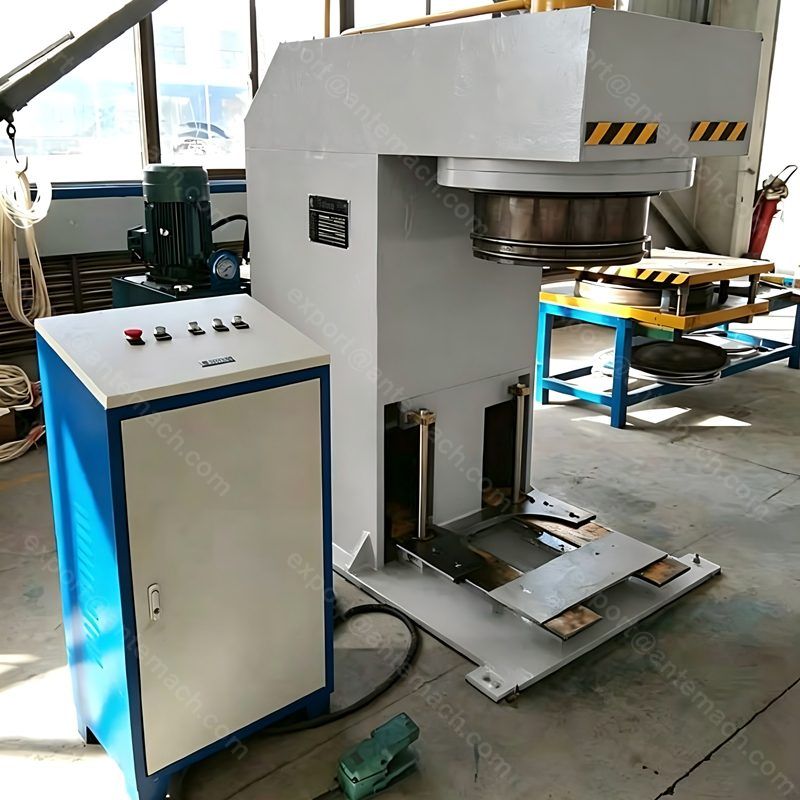

1. Descripción general del producto

La máquina rebordeadora de tambor cónico es una solución industrial especializada diseñada para formar cordones (corrugaciones) de refuerzo precisos en cuerpos de tambores de acero cónicos. A diferencia de los biseladores estándar para tambores cilíndricos, domina el desafío único de aplicar presión y geometría uniformes en un diámetro cambiante. Este proceso es fundamental para proporcionar la integridad estructural necesaria para que los tambores cónicos resistan cargas de apilamiento y manipulación brusca, lo que lo hace esencial para los fabricantes de tambores de alto valor en las industrias química, de procesamiento de alimentos y de embalaje retornable.

2. Principio de funcionamiento

Esta máquina logra una formación de cordones constante en una superficie cónica mediante guía mecánica sincronizada y control de precisión.

Estructura central: el sistema está construido alrededor de una base resistente, un mandril interno cónico de precisión que soporta el tambor, un cabezal formador guiado con rodillos endurecidos y un potente sistema de accionamiento (hidráulico o servomecánico) para el movimiento de la herramienta.

Lógica de control: un PLC avanzado, a menudo con servocontroles, sincroniza el recorrido axial de la herramienta de conformado con la rotación del tambor. Un mecanismo de "seguimiento del cono" (rieles guía o eje CNC) garantiza que la herramienta de formación permanezca perfectamente perpendicular a la superficie del tambor durante toda su carrera.

Flujo de proceso:

Posicionamiento y sujeción: el cuerpo cónico del tambor se coloca sobre un mandril cónico correspondiente para un soporte interno completo.

Conformado sincronizado: El rodillo formador, guiado para seguir el ángulo del tambor, se desplaza a lo largo del costado. A medida que pasa del diámetro mayor al menor, el sistema mantiene una presión constante, formando un cordón con una profundidad y un perfil constantes en toda la circunferencia.

Finalización y liberación: después de que se forman uno o varios cordones, el herramental se retrae y se libera el tambor reforzado.

3. Especificaciones técnicas

4. Aplicaciones adecuadas

Tipo de Tambor: Exclusivamente para la fabricación de tambores de acero cónicos (cónicos).

Especificación de materiales: Acero laminado en frío, acero galvanizado, acero inoxidable.

Industrias: embalaje químico e industrial (IGB apilables), procesamiento de alimentos (tambores de ingredientes), gestión de residuos (contenedores de recogida encajables).

5. Opciones de personalización

Especificaciones de tambor y talón: La máquina y las herramientas se fabrican a medida para el ángulo de conicidad del tambor, las dimensiones y el perfil de talón deseado (forma, número, ubicación) específicos.

Velocidad de producción: Configurada para integrarse con la velocidad de su línea, desde líneas piloto hasta producción de gran volumen.

Marca de control e integración: se puede especificar la marca del PLC (Siemens, Mitsubishi, etc.). Diseñado con interfaces de comunicación industrial estándar para la automatización de línea completa.

Nivel de automatización: Puede suministrarse como una estación de carga manual o integrarse completamente con sistemas robóticos de carga/descarga y transportador.

6. Ventajas clave

Resuelve el desafío de la superficie cónica: no es una máquina estándar modificada. Diseñado desde cero con un sistema guiado que garantiza una geometría de cordón consistente en un diámetro cambiante, garantizando una calidad que las máquinas universales no pueden lograr.

Garantiza la integridad funcional del tambor: los cordones formados correctamente evitan que los tambores cónicos se deformen o pandeen bajo el peso de la pila, lo cual es fundamental para la seguridad del producto, la eficiencia logística y la satisfacción del cliente.

Permite una producción automatizada de gran volumen: transforma la fabricación de tambores cónicos reforzados de un desafío lento y manual a un proceso eficiente y viable, lo que abre nuevas oportunidades de mercado.

Prepare su línea de producción para el futuro: invertir en esta herramienta especializada adecuada le permite ampliar con confianza su cartera de productos para incluir tambores cónicos de primera calidad, satisfaciendo las demandas específicas de los clientes.

7. Configuraciones opcionales

Marca PLC & Drive: Selección de las principales marcas internacionales de controles y servoaccionamientos.

Paquete de seguridad integral: protección perimetral completa con puertas de seguridad entrelazadas, cortinas de luz y sistemas de parada de emergencia para cumplir con la CE y otros estándares globales.

Voltaje y frecuencia: Construido para 380 V/50 Hz, 440 V/60 Hz u otras entradas de energía especificadas.

Juegos de herramientas: Juegos adicionales de rodillos formadores y mandriles para diferentes especificaciones de conicidad del tambor para permitir un cambio rápido.

8. Preguntas frecuentes

P: ¿Cómo selecciono la máquina correcta para mis tambores cónicos?

R: Deberá proporcionar las especificaciones clave del tambor: diámetro del extremo grande, diámetro del extremo pequeño, altura, ángulo cónico, grosor del material y el perfil/ubicación del cordón deseado. Diseñamos la solución en torno a su producto.

P: ¿Cuál es el plazo de entrega?

R: Como se trata de una máquina totalmente personalizada con herramientas diseñadas específicamente, el plazo de entrega suele ser de 18 a 22 semanas desde la confirmación del pedido y la recepción de los planos finales del tambor.

P: ¿Ofrecen instalación y capacitación?

R: Absolutamente. Nuestro servicio incluye documentación de instalación detallada, supervisión in situ por parte de nuestros ingenieros para la puesta en servicio y capacitación integral para operadores y mantenimiento.

P: ¿La máquina tiene certificación CE?

R: Sí, la máquina está diseñada y construida para cumplir con las directivas de maquinaria CE aplicables. Se proporciona documentación.

P: ¿Qué pasa con las piezas de desgaste y el soporte técnico?

R: Proporcionamos una lista de repuestos recomendados. Los rodillos formadores son piezas de desgaste. Ofrecemos soporte técnico continuo y suministramos repuestos originales para garantizar la productividad a largo plazo de su máquina.
