1. Descripción general del producto

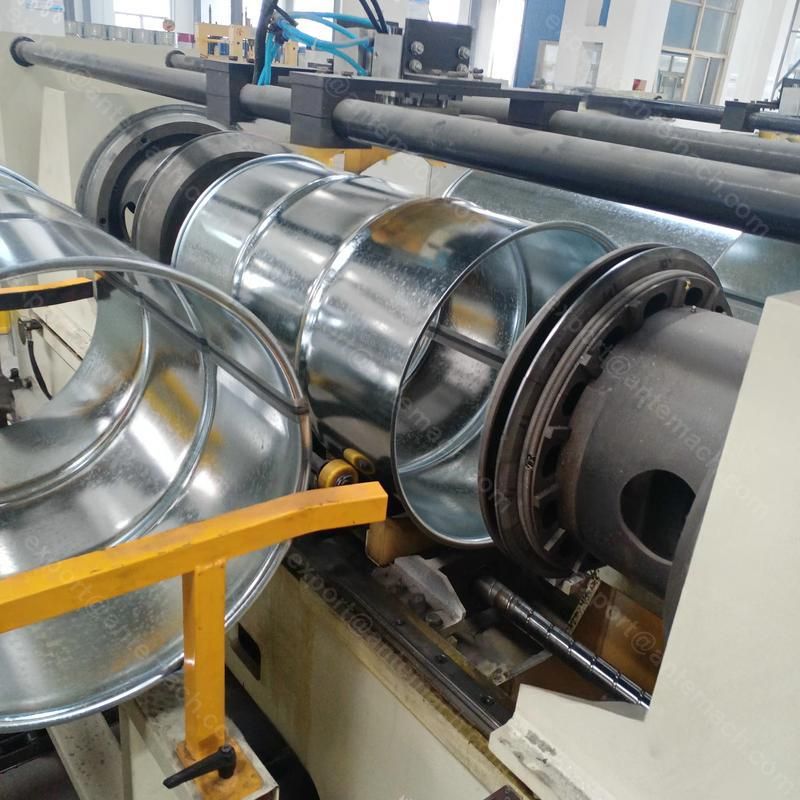

La máquina rebordeadora de tambores hidráulica de doble extremo es una estación de conformado robusta y de alta eficiencia diseñada para mejorar significativamente la rigidez estructural de los tambores de acero. En un ciclo único y simultáneo, forma cordones de refuerzo (corrugaciones) circunferenciales precisos cerca de ambos extremos del cuerpo del tambor. Este proceso es fundamental para evitar la distorsión, permitir un apilamiento vertical seguro y garantizar que los tambores puedan soportar los rigores del envío y manipulación industrial, respaldando directamente el cumplimiento de estándares exigentes como la certificación de la ONU para el embalaje de mercancías peligrosas. Es el equipo principal para producir tambores industriales y de envío de 200L/210L de alta resistencia.

2. Principio de funcionamiento

La máquina funciona según un principio de formación hidráulico sincronizado de doble cara para una máxima eficiencia y una simetría perfecta.

Estructura central: El sistema consta de un marco central de alta resistencia, un mandril central para soporte interno del tambor, dos cabezales formadores hidráulicos opuestos de alto tonelaje con troqueles de perfil de talón emparejados, una potente unidad de potencia hidráulica (15 KW) y un sistema de control basado en PLC.

Lógica de Control: Un PLC controla todo el ciclo automatizado. Sincroniza el avance y la retracción de ambos cabezales formadores, asegurando una aplicación de fuerza equilibrada. Los operadores configuran los parámetros a través de la HMI con pantalla táctil.

Flujo de proceso:

Sujeción: Se carga un cuerpo de tambor con bridas y se coloca con precisión en el mandril central.

Conformado de doble cabezal: Ambos cabezales de conformación hidráulicos avanzan simultáneamente desde lados opuestos. Presionan la carcasa del tambor giratorio contra el mandril interno, que tiene el perfil negativo del cordón deseado.

Conformación por rodillos: Bajo una presión hidráulica inmensa y controlada, el metal se forma permanentemente en un cordón elevado y afilado alrededor de toda la circunferencia de ambos extremos del tambor.

Retracción y descarga: Los cabezales formadores se retraen y el tambor, ahora equipado con dos cordones uniformes de alta resistencia, es expulsado para la siguiente operación.

3. Especificaciones técnicas

4. Aplicaciones adecuadas

Tipo de tambor: Esencial para producir tambores de acero de 200 L y 210 L de alta resistencia para aplicaciones industriales y de envío.

Especificación del material: Aceros estándar para tambor (laminados en frío, galvanizados) con un espesor de 0,7 a 1,2 mm.

Industrias: embalaje de productos químicos, petróleo, pintura, alimentos y lubricantes industriales, donde la integridad del tambor para un apilamiento y transporte seguros es primordial.

5. Opciones de personalización

Perfil de cuentas: se puede personalizar para diferentes formas de cuentas (redondas, planas), profundidades y cantidad de cuentas por extremo.

Dimensiones del tambor: Adaptable para varias alturas y diámetros de tambor dentro de un rango definido.

Velocidad de producción: El sistema hidráulico y los controles se pueden ajustar para adaptarse a diferentes velocidades de línea, desde rendimientos medios (3-4/min) hasta rendimientos más altos.

Control e integración: Elección de la marca de PLC (p. ej., Siemens, Mitsubishi) y provisión de interfaces estándar (p. ej., Profibus, Ethernet) para una integración perfecta en redes de fábrica automatizadas.

6. Ventajas clave

Eficiencia de producción inigualable: forma dos cordones de refuerzo críticos en un ciclo simultáneo, lo que duplica la producción en comparación con las máquinas de un solo extremo y agiliza significativamente su flujo de producción.

Integridad estructural superior: Crea cuentas perfectamente concéntricas y simétricas que maximizan la resistencia del aro del tambor. Esto permite que los tambores resistan de forma segura la presión interna y los impactos externos durante la logística.

Conformado potente y preciso: el sistema hidráulico de alto tonelaje, construido con componentes de calidad, garantiza una definición del cordón limpia y nítida incluso en acero más grueso de 1,2 mm, sin arrugar ni dañar el material.

Estabilidad y durabilidad excepcionales: la construcción más pesada de 3800 kg proporciona una base sólida como una roca, minimizando la deflexión durante el proceso de conformado a alta presión. Esto garantiza una geometría del cordón consistente y asegura la confiabilidad y vida útil de la máquina a largo plazo.

7. Configuraciones opcionales

Selección de marca de PLC: opción para especificar marcas internacionales preferidas para el controlador lógico programable.

Paquete de seguridad mejorado: incluye protección perimetral completa con puertas de seguridad entrelazadas, cortinas de luz y sistemas de parada de emergencia para cumplir con la CE y otras normas de seguridad internacionales.

Adaptación de voltaje: se puede configurar para 440 V/60 Hz, 480 V u otros requisitos de energía regionales específicos.

Sistema de lubricación automatizado: Para la lubricación automática de los cabezales y guías de formación para garantizar un rendimiento constante y reducir el mantenimiento.

8. Preguntas frecuentes

P: ¿Por qué una máquina de doble extremo es más eficiente que dos máquinas de un solo extremo?

R: Una máquina de doble extremo completa la operación en un ciclo con perfecta sincronización, lo que reduce el tiempo del ciclo, el espacio y elimina la necesidad de transferir y reposicionar el tambor entre estaciones. También garantiza una perfecta alineación de las cuentas.

P: ¿Cuál es el plazo de entrega habitual para esta máquina?

R: El plazo de entrega estándar es de 7 a 9 semanas, ya que los troqueles y el mandril se fabrican a medida para adaptarse a las dimensiones específicas de su tambor y al perfil de talón deseado.

P: ¿Ofrecen capacitación para la instalación y el operador?

R: Sí. Proporcionamos manuales y dibujos de instalación detallados. Entre los servicios disponibles se encuentran la supervisión de la instalación in situ, la puesta en servicio y la capacitación integral del operador.

P: ¿Están fácilmente disponibles repuestos como los troqueles de conformado?

R: Sí. Mantenemos un inventario de piezas de desgaste críticas, incluidos los troqueles de conformado endurecidos. Su larga vida útil garantiza bajos costos operativos y podemos suministrar reemplazos rápidamente.
